智能變電站輔助監控系統(變電站輔助監控系統多場景應用方案)

　　1、應用背景

　　隨著我國社會經濟的飛速發展，能源的需求總量被提升到一個全新的水平之上。在能源需求結構中電力的需求量不斷增加，已成為支持企業正常和工作的重要組成部分。在鐵路、電力、通信、石化、鋼鐵、煤礦等領域，連續生產及安全極其重要，電力中斷或?qū)⒔o企業帶來造成經濟損失甚至安全事故。在這樣的背景下，保持企業環境中電力能源的持續穩定供給成為各個企業電力負責人關注的重點。在電力系統中，變電站是輸電和配電的集結點，是電力系統的基本組成部分，起著變換電壓等級、匯集配送電能的作用，變電站的穩定運行對電網的平穩運行起到十分重要的支撐作用。傳統的變電站通常以人工巡檢的方式為主，這種方式不確定性大、耗時耗力，工作效率低，整體成本高。在現代化的供電系統中，變電站的管理網絡化、數字化和機電自動化是電力發展要求的必然趨勢，變電站的無人值守、綜合管理和安全管理是電網現代化的必由之路。

　　2、方案介紹

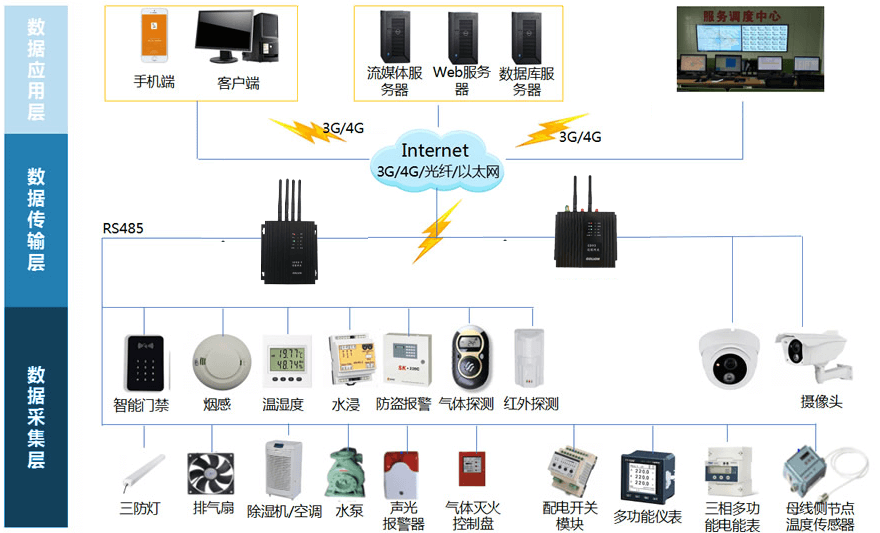

　　變電站輔助監控系統以“智能感知和智能控制”為核心，通過物聯網技術，對站內主要電力設備在線監測、關鍵設備安裝地點以及周圍環境進行全天候狀態監視和智能控制，完成變壓器油色譜、鐵芯接地電流、局放、紅外熱成像測溫，GIS及電纜在線監測，視頻及智能巡檢機器人接入、環境、SF6/O2、火災消防、通風、照明、安全防范、門禁、UPS等子系統的數據采集和監控，實現集中管理和一體化集成聯動，并可以通過通用的電力規約與變電站其他系統互通和聯動，為變電站的安全生產提供可靠的保障，從而解決了變電站安全運營的“在控”、“可控”和“易控”等問題。

　　3、方案亮點

　　1)智慧展示

　　變電站輔助監控系統支持WEB、APP、大屏等展示方式，以GIS地圖為基礎，直觀的展示變電站的實時運行狀態，子系統一站匯聚，監測內容多維展示。

　　2)視頻監控

　　平臺中的視頻監控系統實時監測變電站及設備的圖像信息，可實現攝像機的PTZ控制;支持錄像回放，可根據需求主動檢索查看錄像內容;當入侵行為觸發報警時，攝像頭將自動凝視侵入目標并錄像，啟動聲光報警器。

　　3)智能門禁

　　智能門禁系統實時監測門的開關狀態及進出人員信息，具有卡務管理、門禁授權、遠程開門等功能。

　　4)智能巡檢管理

　　集成巡檢管理系統，管理機器人巡檢計劃、巡檢記錄、報警信息、統計分析等。

　　5)報警管理

　　報警系統可根據用戶的不同需求進行個性化設置，實現實時告警、歷史告警、報警統計、高頻告警等功能。系統支持分級告警，發生告警時，可配合電子地圖顯示或自動推動畫面，并可發出聲音報警提示。
