一、運維系統與云平臺研發背景

     1、電力運維背景

　　電力系統為人們提供生活用電,保障著經濟的發展,變電工作是電力系統運行的重要內容之一。變電設備比較復雜,容易出現問題,檢修工作難度較大,一旦出現故障將會嚴重影響供電質量。因此,電力系統變電運維安全管理與設備維護顯得尤為重要,只有加強運維安全管理,保證設備維護工作的有序進行,才能減少故障,提高供電效率。

　　近年來，隨著我國經濟的持續高速發展，能源問題也日益突出，而與此同時，在市場競爭加劇、整個經濟的發展趨勢及國家政策的推動下，越來越多的政府機關開始重視變電所節能增效管理工作。

　　據權威部門統計，目前很多政府機關在變電所電力系統運行方面都存在不少困難，比如缺乏完善的變電所信息管理工具，沒有統一有效的能源統計方法，變電所實際運行情況記錄缺失，無法對變電所現狀做出匯總分析等。

　　2、項目現狀及存在問題

　　現狀：

　　現場變電所400V低壓柜饋線回路為傳統模擬指針表或未帶通訊的數顯儀表，無法滿足各饋線回路電力參數查看。變電所內未設置煙霧報警、溫濕度報警、水浸報警、視頻監控等，變電所安全隱患高且不能及時了解變電所內信息。變電所低壓柜饋線回路及所內信息沒有統一平臺監測，需要人員定時抄表記錄，脫離國家推出的節能減排政策。

　　存在問題：

　　根據現場勘查實際情況及眾多現場經驗分析，預估政府機關變電所電力運維問題如下：

　　變電所未安裝電力儀表導致運維人員對各饋線回路電力參數(電壓、電流、功率、功率因數等)信息不了解，無法確定電力系統是否正常運行。

　　現有的變電所值班人員都為人工抄表，有以下幾點弊端：

　　1、人工抄表工作量大，首先人工紙質記錄，其次出現安全隱患后電話溝通，缺乏智能化的手段;

　　2、人員巡視頻率低、巡檢任務無法定位、巡檢過程不標準規范;

　　3、工作人員人身安全得不到保障，在工作過程中發現漏電、漏水、大火花等問題時如人員逃離不及時或者處理不當會直接危及到生命。

　　變電所內安全隱患高缺少所內安全運行信息，如不及時發現和處理，會導致故障范圍擴大，影響整個政府機關用電情況。如：線纜溫度檢測、煙霧檢測、斷路器合分閘狀態檢測、溫濕度檢測、水浸檢測、門狀態檢測、視頻監控等。

　　人工運維成本高。目前，一個變電所配備5-6個電工維護人員，造成好多電工日常巡檢外無事可做，既造成人力資源的浪費，同時造成不必要的費用支出。

　　設備老化導致供電不正常，嚴重影響維護人員工作。例如：線纜老化，刀閘輔助接點不能準確到位，接線端子接觸不良等。這些問題有的是設備本身質量和工藝方面的原因，有的則是施工、維護變電站設備不到位引起的，特別是在很多設備還不能通過在線監測裝置獲取運行數據的情況下，極易造成供電故障。

　　現場沒有統一監測平臺，領導層無法及時準確的了解系統運行狀態，無法及時掌握能源消耗成本，不能及時有效的對變電所問題進行分析與指導，經常導致底層長期盲目浪費而無法自查，上層無法管理指導。

　　因此，對變電所供電情況和用電安全的實時監視就顯得十分重要，同時建立和完善一體化的計量、監控、分析和管理的系統，能及時、迅速、準確的獲取變電所內各詳細數據，掌握能耗成本，監控電力系統的運行動態，及時發現故障隱患，定期分析各類數據報表、對整個系統的安全性、能源利用率能及時掌握，制定科學、合理的電力系統運維流程。

　　二、方案建議

　　針對以上現狀及問題建議方案如下

　　本項目建議方案為3部分：1、設備層;2、網絡層;3、平臺層;具體說明如下：

　　1、設備層

　　變電所進/出線柜內加裝電力儀表(帶通訊)，儀表實時采集饋線回路電力參數(電壓、電流、功率、斷路器分合信號等)。

　　在線纜溝內加裝水浸傳感器;在門上加裝開關監測模塊(實時監測門的開關狀態);在配電柜上方加裝煙霧傳感器(如煙霧產生后模塊會聲音報警);在重要配電柜附近加裝視頻監控，從而實時監測配電柜狀態(是否有人在操作、是否冒火花等)

　　2、網絡層

　　網絡層也為采集部分，在每個變電所內安裝采集箱(包含無線采集器、開關電源、交換機等)，采集器采集所內電力儀表、煙霧報警器、溫濕度變送器、水浸傳感器等，通過4G網絡把相關數據及視頻內容上傳至電力運維平臺。

　　3、平臺層

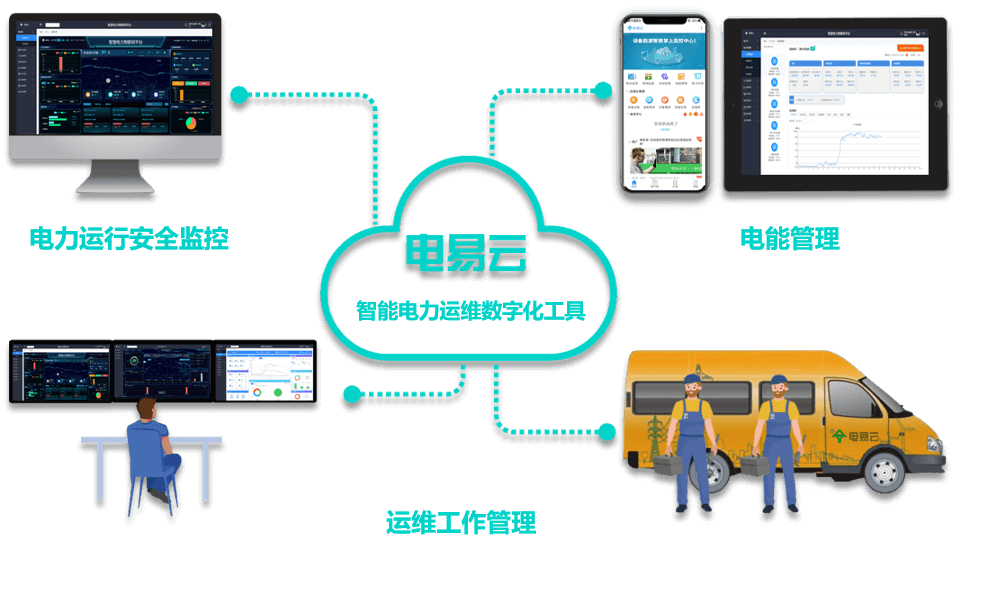

　　前面所有的設備加裝以及采集器的安裝都是為了平臺統一采集變電所內數據，電力運維平臺將變電站電表運行狀態及數據、變電站溫濕度狀況、門開關狀態、高壓綜保狀態位置報警、視頻監控、煙霧報警等數據統一匯總至云平臺，進行統一監管。當所內有異常狀態發生時，及時接收到云平臺報警信息，通過現場安裝的攝像頭觀看現場運行情況，及時安排相關人員去現場查看問題并分析原因。

　　三、技術標準

　　本報告遵循的國家標準有：

　　DL/T 5430-2009 《無人值班變電站遠方監控中心設計技術規程》

　　GB/T 2887-2011 《計算機場地通用規范》

　　GB50054-2011 《低壓配電設計規范》

　　Q/GDW 231-2008 《無人值守變電站及監控 中心技術導則》

　　GB/T 32893-2016 10kV及以上電力用戶變電站運行管理規范

　　Q/GDW11 浙江省電力公司企業標準 變電站運維管理規范

　　GB/T 13462-2008電力變壓器經濟運行

　　GB/T 19862-2005電能質量監測設備通用要求

　　GB/T 14549-93 電能質量-公用電網諧波

　　GB/T 5623-2008 產品電耗定額制定和管理導則

　　GB/T 156-2007 標準電壓

　　GB/T 23331-2009 能源管理體系要求

　　GB/T 15316-2009 節能檢測技術通則

　　GB/T 17166 企業能源審計技術通則

　　GB/T 15587-2008 工業企業能源管理導則

　　DL/T 645-1997 多功能電能表通信規約

　　DL/T 645-2007 多功能電能表通信規約

　　CJ/T 188-2004 戶用計量儀表數據傳輸技術條件

　　GB/T 19582-2008 基于Modbus協議的工業自動化網絡規范

　　四、實現效果

　　1、拓?fù)浣Y(jié)構

　　電力運維平臺采用分層分布式結構進行設計，詳細拓?fù)浣Y(jié)構如下：

　　現場可通過4G互聯網和平臺通訊，平臺側需要具備固定IP地址的寬帶接入。

　　系統可分為三層：即現場設備層、網絡通訊層和平臺管理層。

　　現場設備層：包含變電所安裝的多功能儀表、溫濕度監測裝置、漏水監測裝置、煙霧探測器、攝像頭、開關量采集裝置、門磁開關等。除攝像頭外，其它設備通過RS485總線接入現場智能網關RS485端口。

　　網絡通訊層：包含現場智能網關和4G路由器等設備。智能網關主動采集現場設備層設備的數據，并可進行規約轉換，數據存儲，并通過4G路由器把數據上傳至指定的服務器端口，網絡故障時數據可存儲在本地，待網絡恢復時從中斷的位置繼續上傳數據，保證服務器端數據不丟失。4G路由器需要當?shù)剡\(yùn)營商的SIM卡支持，流量根據接入儀表數量和是否接入視頻信號而定。

　　平臺管理層：包含應用服務器、WEB服務器和數據庫服務器。

　　2、平臺功能

　　2.1平臺登錄

　　用瀏覽器打開云平臺鏈接、輸入賬戶名和權限密碼，進行登錄，防止未授權人員瀏覽有關信息。

　　2.2平臺首頁

　　平臺首頁能描述變電所概況，包括變電所狀態、地圖導航和用能月報。變電所狀態包括：變電所概況、運行狀態、當日事件記錄、當日逐時用電曲線、用電概況。

　　2.3電力監控

　　電力監控包含變電所配電圖展示被選中的變電所的配電信息，配電圖顯示各回路的運行狀態及信息，顯示變壓器溫度、電流、功率因數、負荷率等曲線，電力數據顯示變電所各回路的電力數據和曲線，包括電流、相電壓、線電壓、頻率、功率因數、有功功率、無功功率、視在功率等參數，并可導出圖表。

　　2.4用電分析

　　用電分析包括用能報表、同比分析、環比分析、電能集抄、計量及線路損耗。用能報表顯示各回路的用能數據，包括日報、月報、年報，日報顯示分時用能，月報顯示分日用能，年報顯示分月用能，報表可以導出。同比分析顯示各回路以月為單位的同比用能情況，有柱狀圖和表格兩種表現形式。計量及損耗分析顯示各變電所的用能損耗，包括進線和出線每月的用能，并計算差值和損耗。

　　2.5安全用電

　　平臺能記錄斷路器合分、門開門關、電流電壓越限告警、短信日志、平臺運行日志。平臺統計查看報警狀態，提醒運維人員及時處理隱患。

　　2.6運行環境

　　平臺具有環境監測顯示當前環境狀況，包括溫度、濕度、水浸、煙霧，視頻監控展示了變電所內的實時視頻畫面。

　　2.7設備管理

　　平臺可配置每個變電所內變壓器、進線柜、出線柜、計量柜、高壓電纜等設備信息，記錄設備的廠家、型號、投運日期等，并可靈活定義設備的巡檢項、缺陷類別等信息。

　　2.8用戶報告

　　系統自動匯總變電所一個月的運行數據，對變壓器負荷、配電回路用電量、功率因數、報警事件等進行統計分析，并列出在該周期內巡檢時發現的各類缺陷及處理情況。

　　2.9運維管理

　　運維管理顯示維護、檢查和巡視計劃的制定、審批和分配，以及巡視組的創建，包括巡視檢修和系統設置。

　　3、解決問題

　　通過手機APP下發運維任務到指定人員手機上，并通過GPS跟蹤運維執行過程，提高運維效率，即時發現運行缺陷并做消缺處理。

　　通過線纜溫度檢測、煙霧檢測、斷路器合分閘狀態檢測、溫濕度檢測、水浸檢測、門狀態檢測、視頻監控等。減少變電所安全隱患，及時發現和處理問題。

　　人工運維成本低，變電所電工維護人員能從以前的5-6人減少為1-2人，且工作效率高，工作人員能統計分析整個電力系統運行狀況。

　　平臺提供詳盡的能耗統計、對比分析數據報表、圖表，及時掌握政府機關變電所電力系統情況，管理者提供直觀的了解供配電信息。

　　人身安全得到保障，平臺能實時采集電流電壓越限告警、非電量告警(煙霧、水浸、溫濕度、視頻監控等)，并及時提醒運維人員及時處理隱患，人員能針對性提前做好預防工作，而不是盲目去現場查看(安全隱患高)。

　　平臺可一鍵打印用戶分析報告(運行狀況、報警匯總、巡檢信息)。

　　五、結論

　　電力運維平臺能幫助政府機構建立和完善一體化的計量、監測、分析和管理系統，及時、準確、快速、獲取變電所相關數據，監控電力系統的運行態勢、及時發現故障隱患、保證供電安全、穩定。

　　詳盡的能耗統計、對比分析數據報表、圖表，及時掌握政府機關能耗水平及能源分布情況，對比同機關部門先進能效水平，幫助企業制定科學、合理的節能目標。能耗診斷和需求預測，評估能耗現狀，挖掘節能潛力，提供節能建議。綜合運行狀態監測與耗能統計數據進行關聯性診斷分析，評估重要耗能負荷和環節的能源利用效率，提供原因分析和改進建議，輔助用戶實施主動的能源管理與節能改進。

　　為管理者提供直觀的供配電能源報表和能源審計及報告服務，更加方便管理者對政府機關的日常的能源管理及未來能源規劃 。
